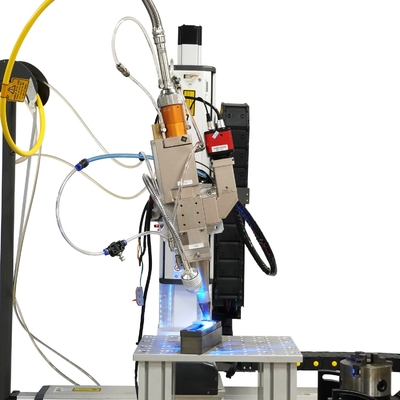

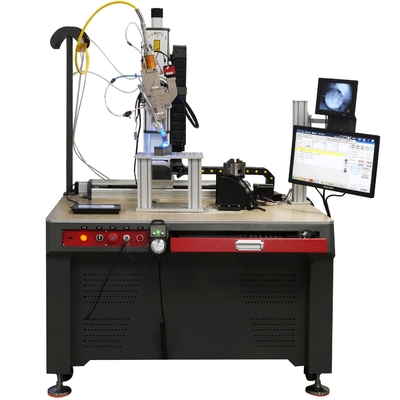

Série RS - Machine de soudage au laser à anneaux et à points - Type ECO pour souder du cuivre
Série RS - Machine de soudage au laser à anneaux et à points - Type ECO pour souder du cuivreDéfinition:
La solution de soudage laser HW-AMB-ECO est une technologie de soudage laser avancée,dont le principe de base est d'utiliser un faisceau laser à anneau externe et un faisceau laser à point interne ensemble en même temps pour obtenir une distribution thermique plus uniforme et une meilleure qualité de soudage. Le soudage traditionnel au laser rencontre souvent divers problèmes lorsque la chaleur locale de la pièce est trop élevée, comme la déformation du soudage, la porosité, les fissures...optimisation de la distribution de chaleur, chauffage en plusieurs points, répartition uniforme, faible contrainte de soudage et la pièce ne se déforme pas facilement.La résistance de la soudure et l'apparence de la surface méritent le mot "high-end".
Les lasers HW-AMB peuvent fournir des effets de soudage plus uniformes et stables.tandis que le faisceau de points central effectue un soudage par pénétration profonde pour obtenir une couture de soudage sans pores et éclaboussures.
HW-AMB-Beam de mode réglable, Hanwei laser a été consacré à la recherche et le développement du système de soudage de faisceau laser AMB depuis de nombreuses années.
Dans le type HW-AMB-ECO, le noyau du faisceau laser et l'anneau sont fixes, ne peuvent pas être réglés. Le noyau laser AMB est de 50um-100um.
Il y a de petits changements dans le point lumineux à mesure que la distance focale change.
Le faisceau laser HW-AMB-ECO est focalisé sur la surface de la pièce à usiner à travers un système optique, formant un anneau extérieur et des faisceaux laser à point intérieur: L'anneau extérieur est responsable de la transmission d'un laser à faible densité de puissance, principalement utilisé pour stabiliser le bassin de fusion et réduire les éclaboussures.Le point intérieur est responsable de la transmission de haute densité de puissance laser central point, principalement utilisés pour le soudage à pénétration profonde.
Série RS - Machine de soudage au laser à anneaux et à points - Type ECO pour souder du cuivreCaractéristiques:
1. Moins d'éclaboussures - La stabilisation du bassin de soudage élimine pratiquement les éclaboussures.
2. Qualité de soudage élevée - coutures de soudage de haute qualité qui assurent une résistance élevée sans pores, effondrement de couture, fissures ou rayures d'extrémité.
3- Soudage rapide - Haute efficacité.
4. Plus de débit - Productivité accrue - maximisant le temps de fonctionnement et réduisant considérablement le retraitement des pièces soudées.
5. Moins de coûts d'exploitation - bénéficier de temps d'arrêt de la machine plus courts, moins de post-traitement, moins de rejets et très haute résistance du verre protecteur.
6- une flexibilité maximale de l'application.
7Facile à utiliser et à entretenir.
8Écran tactile - paramètres numériques réglés sur le moniteur.
9. Langue en anglais par défaut. (Soutien à la langue personnalisée dans le contrôleur)
10La taille du faisceau laser est réglable de 0 à 5 mm selon les exigences de soudage.
11. à l'intérieur de la tête laser avec une structure simple et des performances d'étanchéité élevées.
12. Lentille extrêmement durable.Toileur de miroir de type tiroir - Facile à remplacer.
13Tête de soudage laser haute performance avec source laser et contrôleur.
14. Convient pour diverses solutions de support d'automatisation.
15C'est un prix compétitif.
Série RS - Machine de soudage au laser à anneaux et à points - Type ECO pour souder du cuivreParamètres techniques:
Modèle
Les données sont fournies à l'autorité compétente.
Puissance laser
4000 W / 6000 W
Source laser
HW-DH de puissance moyenne / HW-DH de puissance élevée
Faisceau laser
Anneau et point
Le noyau laser
50 mm / 100 mm
Stabilité de la puissance du laser
≤ 3%
Puissance réglable au laser
10% à 100%
Fréquence de sortie laser
≤ 20 Khz
Méthode de refroidissement
Refroidissement par eau
Système de commande
HW-AMB

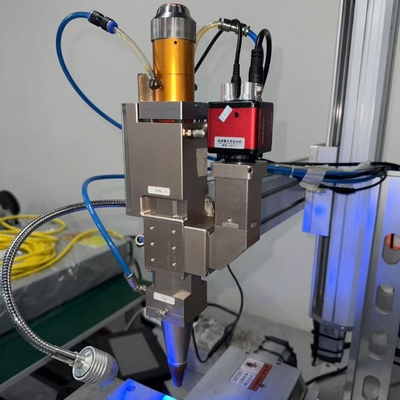

Tête laser
HW-AMB-36
Caméra et moniteur
Processus de soudage
Voyage par axe X
Option
Voyage par axe Y
Option
Voyage par axe Z
Option
Voyage de l'axe rotatif
Option
Mode de fonctionnement
Le système d'échange de chaleur doit être conforme à l'annexe II.
Logiciel mécanique
Laser HW
Écran d'affichage
Laser HW
Taille de la machine
875*531*849 mm
Poids de la machine
150 kg / 200 kg
Température ambiante
5 à 40 °C
Humidité ambiante
RH de 30% à 70%
Voltage d'entrée nominal
380v 50/60 Hz
Consommation d'électricité
≤ 20 kW / ≤ 30 kW
Série RS - Machine de soudage au laser à anneaux et à points - Type ECO pour souder du cuivreApplications:
La technologie de soudage laser HW-AMB-ECO permet d'obtenir des résultats de soudage efficaces, précis et fiables grâce à sa conception unique du faisceau laser et à son contrôle de l'énergie.Il s'agit d'une technologie de soudage avancée avec de larges perspectives d'application..
1Il a de larges perspectives d'application dans des domaines tels que les paquets de modules de batterie, les batteries au lithium des véhicules électriques, etc.
2. Largement utilisé dans les industries de soudage et de transformation telles que l'automobile.
3. Largement utilisé dans les industries de soudage et de transformation telles que l'électronique grand public.
4. Largement utilisé dans les industries de soudage et de transformation telles que les navires.
5. Largement utilisé dans les industries de soudage et de transformation telles que les bijoux.
6. Largement utilisé dans les industries de soudage et de transformation de l'aluminium, du cuivre, du laiton, de l'or et de l'argent.
7. largement utilisé dans les industries de soudage et de transformation de matériaux spéciaux, qui a elle-même une haute réflectivité pour les lasers.
Série RS - Machine de soudage au laser à anneaux et à points - Type ECO pour souder du cuivreRésumé:
Laser
Tête de soudage
soufflage d'air coaxial
Souffle latéral
Dimension du point lumineux
Série RS - Machine de soudage au laser à anneaux et à points - Type ECO pour souder du cuivreéchantillon:
D'autres métaux
D'aluminium
Acier
Shen Zhen HanWei Laser Enterprise et caractéristique:
Shenzhen Hanwei Laser Equipment Co., Ltd. présente un vaste portefeuille d'équipements laser, y compris des modèles de bureau et portables.pulsée ou continue - onde, laser bleu, laser à diodes et technologies laser hybrides, méticuleusement conçues pour satisfaire les besoins uniques des clients.l'entreprise offre des solutions sur mesure pour des applications spécifiques et fournit des services de formation et de soutienAvec des succursales et filiales réparties dans toute l'Europe, l'Amérique du Nord, l'Asie et le Moyen-Orient,Hanwei Laser a construit une forte empreinte internationale, qui s'adresse à des clients du monde entier.
Le cœur de Hanwei Laser se trouve dans le domaine du soudage au laser.Son objectif est de fournir une technologie de soudage de qualité supérieure à tous les intégrateursEn tant que l'une des rares entreprises nationales spécialisées et innovantes de haute technologie au monde, elle est spécialisée dans la recherche et le développement, la fabrication et la distribution d'un large éventail de lasers de soudage.systèmes de commande laserLes processus de soudage au laser dans l'ensemble de la chaîne industrielle
