| Nom De Marque: | HanWei |
| Numéro De Modèle: | HW-Q |
| Nombre De Pièces: | 1 série |
| Prix: | négociable |
| Conditions De Paiement: | T/T |
| Capacité à Fournir: | ensemble 1200 par an |
Source laser QCWDéfinition:
Une machine de soudage laser à onde quasi continue (QCW) est un type d'équipement de soudage qui utilise une source laser pulsée pour effectuer des opérations de soudage.Contrairement aux lasers à ondes continues qui émettent un faisceau de lumière constant, les lasers QCW émettent une série d'impulsions courtes à haute puissance de pointe.
1.Livraison d'énergie pulsée: les lasers QCW délivrent des impulsions de lumière laser à haute énergie, ce qui permet un contrôle précis de la chaleur entrante pendant le processus de soudage.Ceci est particulièrement bénéfique pour les applications qui nécessitent des zones affectées par la chaleur minimale et une distorsion thermique réduite.
2Puissance de pointe élevée: la nature pulsée des lasers QCW leur permet d'atteindre des niveaux de puissance de pointe élevés, ce qui est utile pour le soudage de matériaux à haute conductivité thermique ou à haute réflectivité,comme le cuivre ou l'aluminium.
3.Vite de soudage accrue: la puissance de pointe élevée et la capacité d'impulsion rapide des lasers QCW permettent des vitesses de soudage plus rapides que les autres techniques de soudage.Cela peut entraîner une productivité accrue et une réduction des temps de cycle dans les applications industrielles.
4.Zone affectée par la chaleur réduite (HAZ): La nature pulsée des lasers QCW entraîne des durées d'impulsion plus courtes et une entrée de chaleur contrôlée, ce qui conduit à une zone affectée par la chaleur plus petite autour du joint de soudure.Ceci est avantageux pour les applications de soudage où la minimisation de la distorsion et la préservation des propriétés du matériau sont essentielles.
5.Versatilité: les machines de soudage laser QCW peuvent être utilisées pour un large éventail de matériaux, y compris les métaux, les alliages, les plastiques et même les matériaux différents.Ils sont couramment employés dans des industries telles que l'automobile., de l'aérospatiale, de l'électronique, des dispositifs médicaux et de la fabrication de bijoux.
6Automatisation et précision: les machines de soudage laser QCW peuvent être intégrées dans des lignes de production automatisées, ce qui permet une grande précision et répétabilité.Ils peuvent être programmés pour exécuter des motifs de soudage complexes et peuvent être synchronisés avec d'autres processus de fabrication.
La source laser à fibre de collimation continue (QCW) est un choix raisonnable pour les applications industrielles à impulsions longues et à haute puissance de pointe.La conception est utilisée pour remplacer certaines applications de soudage de la source laser YAG. Obtenez un coût de maintenance minimum et réduisez les frais de service. QCW peut facilement réformer la plupart des systèmes disponibles.
Source laser QCWCaractéristiques et avantages:
1. procédé de soudage au laser stable
Le soudage par impulsion de QCW est une émission intermittente de faisceau laser.
2Une piscine en fonte stable.
Le soudage au laser QCW, en raison de son énergie plus concentrée et de son temps d'action plus court, a un bassin de fusion qui existe principalement uniformément autour du trou de serrure,avec une contrainte uniforme et des taux de présence des pores relativement faibles, des fissures et des éclaboussures.
3- Une zone affectée par la chaleur.
Le QCW agit intermittemment sur le matériau, lui donnant un temps de refroidissement, le rendant plus petit dans la zone affectée par la chaleur et l'entrée de chaleur, le rendant plus approprié pour le traitement de matériaux minces;Et les matériaux proches des capteurs thermiques ne peuvent être traités qu'à l'aide d'un laser QCW.
HanWei QCW Laser Source HW-Q séries a été développé en 2016 ans.
HanWei Laser développe indépendamment la version complète du système de soudage laser QCW spécial pour le soudage: source laser QCW, tête de soudage laser QCW, système de contrôle laser, unité de soudage complète.
1- recherche et développement indépendants, fabrication.
2- Efficacité de conversion photoélectrique élevée.
3. Soudage de haute qualité, la surface de soudage atteint une qualité stable.
4.QCW unique (peut être réglée sur n'importe quelle longueur d'onde de soudage par point), PWM ((Ajuster), CW (continuer), mode de sortie laser, avec fonction Up slow et Down slow.
5Excellente stabilité de la puissance de sortie / énergie.
6. Puissance de pointe élevée, peut travailler le laiton, l'aluminium et d'autres matériaux à haute réflexion.
7.Efficacité de conversion d'énergie allant jusqu'à 30% Protection économique et environnementale Structure compacte et type de refroidissement par air forcé
Spécification de la source laser QCW:
| Source laser | Modèle | HW-Q-50 | HW-Q-75 | HW-Q-150 | HW-Q-300 | HW-Q-450 | HW-Q-600 |
| Longueur d'onde nm | 1070 ± 10% | 1070 ± 10% | 1070 ± 10% | 1070 ± 10% | 1070 ± 10% | 1070 ± 10% | |
| Puissance de sortie | 50 W | 75 W | 150 W | 300 W | 450 W | 600 W | |
| Puissance maximale | 0.5 kW | 0.75 kW | 1.5 kW | 3 kW | 4.5 kW | 6 kW | |
| (m s) Largeur de l'impulsion | 0.5 à 10 | 0.5 à 10 | 0.5 à 50 | 0.5 à 50 | 0.5 à 50 | 0.5 à 50 | |
| Énergie maximale d'impulsion | 5 J | 7.5 J | 15 J | 30 J | 45 J | 60 J | |
| Fréquence de répétition | 100 Hz | 100 Hz | 100 Hz | 2KHz | 2KHz | 2KHz | |
| Stabilité de la puissance | ≤ ± 1% | ≤ ± 1% | ≤ ± 1% | ≤ ± 1% | ≤ ± 1% | ≤ ± 1% | |
Énergie électrique |
Mode de fonctionnement | Pouls | Pouls | Pouls / Continuer | Pouls / Continuer | Pouls / Continuer | Pouls / Continuer |
| Voltage d'entrée | AC220V à 50 Hz | AC220V à 50 Hz | AC220V à 50 Hz | AC220V à 50 Hz | AC220V à 50 Hz | AC220V à 50 Hz | |
| Consommation d'électricité | 1.6 kW | 1.8 kW | 2 kW | 2.5 kW | 3 kW | 4 kW | |
| Réfrigération | Méthode de refroidissement | Refroidissement par air | Refroidissement par air | Refroidissement par air | Refroidissement par air | Refroidissement par air | Refroidissement extérieur |
|
Contrôleur |
Le mode | Max sauve 20 espèces | Max sauvegarde 32 types de mode | ||||
| Compteur | 9999 bits pour le nombre total de sorties laser | ||||||
| Alarme d'erreur | Toutes les fausses alarmes affichées, et peut interroger. | ||||||
| La structure | Dimensions en mm | 555*430*250 | 665*450*300 | 665*450*450 | |||
| Le poids | 17 kg | 22 kg | 28 kg | 34 kg | 42 kg | ||

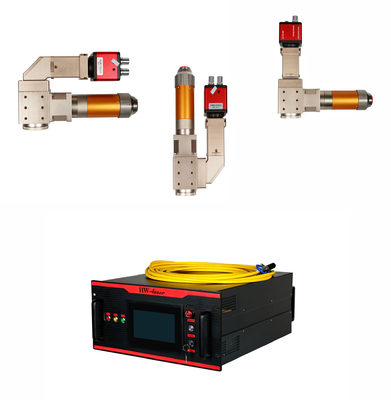

Tête de soudage laser QCW correspondant à la source laser QCW de Hanwei utilisée pour le soudage de haute précision, comme le soudage de métaux minces, l'ordinateur, la communication, le soudage de pièces de consommation.Il s'agit d'un produit à faible coût et très efficace.Il y a trois types au total: F / Y / T. Convient pour de nombreuses occasions et répond à différents besoins.
| Modèle | Le nombre d'hectares de l'appareil doit être déterminé par rapport à l'échantillon. |
| Puissance utilisable | 600 W maximum |
| Longueur de collimation | 80 / 100 / 120 / 150 / 200 Je vous en prie. |
| Longueur de mise au point | 150 / 200 / 250 / 350 Je vous en prie. |
| Type d'interface | QBH |
| Portée d'onde accessible | 1064 |
| Type de tête | Personnalisé |
| Poids net | 1.1 kg |
| Source laser utilisable | Source laser QCW |

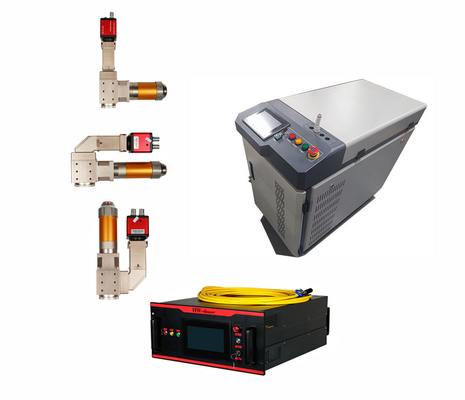

Affichage du produit
Nous fournissons un soutien technique et un service aux clients qui utilisent nos produits à tête de soudage portative.fournir des conseils de dépannageNous offrons également des garanties étendues et des pièces de rechange pour nos produits à tête de soudage portative.
Si vous avez des questions ou si vous avez besoin d'assistance avec nos produits de tête de soudage portative, veuillez nous contacter.
HanWei Laser a déjà été expédié et servi des millions de clients dans différents pays du monde entier.Assistance technique à distance en ligne et assistance technique par un agent local.
La tête de soudage portative est emballée dans une boîte en papier, cadre en bois ou contreplaqué, fixée avec de la mousse d'emballage.Le produit est ensuite expédié par un service d'expédition tiers.
HanWei Laser ont déjà été expédiés et ont servi beaucoup de clients dans divers pays du monde entier.
Hanwei Laser Equipment Co., Ltd est une société leader des systèmes de soudage laser pour une variété d'industries,est le leader mondial de l'innovation dans le développement de composants et de solutions système dans le domaine de la technologie de soudage laser, y compris les batteries automobiles, les nouvelles ressources énergétiques, les réserves d'énergie, l'aérospatiale, les bijoux, la transformation des métaux, les médicaments, le plastique, et plus encore.
Hanwei laser Fondée en 2016, la société possède plus de deux décennies d'expérience dans l'industrie et utilise les dernières technologies pour fournir des solutions laser innovantes, fiables et de haute qualité.
Les grands changements sont entraînés par la technologie et les technologies changent le monde.
La société propose une gamme de systèmes laser, y compris des modèles de systèmes laser de bureau et portables, qui utilisent des fibres avancées, des ondes pulsées ou continues, un laser bleu, un laser à diodes,technologie laser hybride pour répondre aux besoins exacts de leurs clientsIls fournissent également des solutions personnalisées pour des applications spécialisées et offrent une formation et un soutien pour aider leurs clients à tirer le meilleur parti de leurs systèmes laser.
Hanwei Laser est présent dans le monde entier avec des bureaux et des distributeurs en Europe, en Amérique du Nord, en Asie et au Moyen-Orient, ce qui le rend accessible aux clients du monde entier.
L'entreprise est réputée pour son excellent service à la clientèle, ses produits de qualité et ses solutions innovantes, ce qui en fait un nom de confiance dans l'industrie du soudage au laser.
